產品參數
? LED/LCD顯示，清晰且直觀
? 更高的功率密度，體積更小，重量更輕，節省空間，便于移動
? 防護等級高達IP54,整機零部件三防處理。工作溫度-40℃~50℃

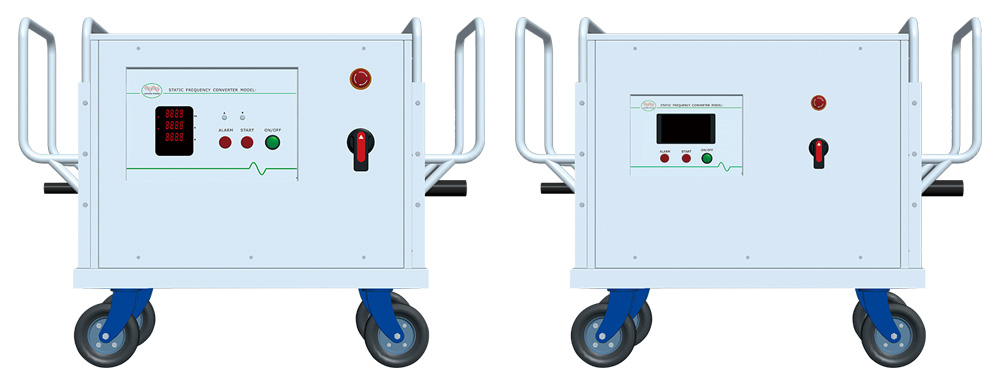

? 有直立式和拖車式兩種機型，便于機場/機庫移動或定點使用
? 具備超強過載能力，并可選配擴展的過載功能
? 符合MIL-STD-704,GJB181A,GJB572A
? 更細化的保護功能，可偵測欠壓/過壓，過流，過載，過溫度，短路等故障狀態
? 機內溫、濕度檢測，確保電源正常使用
? 三相電源可承受三相不平衡負載：120°+1°；30%不平衡負載120°+1.5°;100%不平衡負載120°+2°
高性能特性
? 可選配雙輸出，適合多臺負載的應用場合
? 具有急停按鈕，快速停止輸出
? 具備EF信號連鎖功能
? 模組化設計，結構緊湊，體積更小，功率密度高，更便于維護
APA5000（交流）單相系列
| 型號 | APA5000 | APA5001 | APA5002 | APA5003 | APA5005 | APA5015 | APA5020 | APA5030 |
|---|---|---|---|---|---|---|---|---|
| 輸出容量 | 500VA | 1KVA | 2KVA | 3KVA | 5KVA | 15KVA | 20KVA | 30KVA |
| 輸入 | 1?2W+G 110V/220V±10% | 3?4W+G 220V/380V±10% | ||||||
| 50/60Hz±3Hz | ||||||||
| 輸出頻率 | 直立式/拖車式 300~ 500Hz 400Hz (特殊頻率接受定制) | |||||||
| 輸出電壓 |
115V/220V±10% (特殊電壓接受定制）分辨率 0.1V 精準度0.5%F.S.+4counts |
|||||||
| 輸出電流 | 4.2/2.1 | 8.4/4.2 | 16.8/8.4 | 25/12.5 | 42/21 | 126/63 |
168/84 |
250/125 |
|
分辨率0.01A（500VA,1KVA) 0.1A(1KVA以上) 精準度 0.2%F.S.+4counts |
||||||||
| 負載穩壓率 |
≤1%(阻性負載) |
≤1.5%(阻性) |
||||||
| 諧波失真 | ≤2% (阻性負載) | ≤3% (阻性) | ||||||
| 電表顯示 |
LED/LCD顯示 |
|||||||
| 保護裝置 | 輸入 輸出均配備無熔絲開關 具過載 過流 過溫度 短路 過壓/欠壓保護及報警 | |||||||
| 過載能力 | 120%（1H）150%（1M）200%（15S）其它規格可選配 (依據25%工作周期Duty Cycle測試所得） | |||||||
| 重量 | 20 | 25 | 30 | 35 | 45 | 190 | 240 | 3500 |
| 尺寸 | 425*89*480 | 430*200*500 | 430*580*700 | 600*1260*700 | ||||
| 工作環境 | 環境溫度 -40℃~50℃ 相對濕度0~90%(非凝結狀態） | |||||||
APA5000S（交流）三相系列
| 型號 | APA5015S | APA5020S | APA5030S | APA5045S | APA5060S | APA5075S | APA5100S | APA5120S |
|---|---|---|---|---|---|---|---|---|
| 輸出容量 | 15KVA | 20KVA | 30KVA | 45KVA | 60KVA | 75KVA |
100KVA |
120KVA |
| 輸入 |
3?4W+G 220V/380V±15% |
|||||||
| 50/60Hz±3Hz | ||||||||
| 輸出頻率 | 400Hz（拖車式）/300~ 500Hz （直立式）分辨率0.01Hz 精準度±0.02%F.S. | |||||||
| 輸出電壓 | 115/200V±15V 分辨率0.1V 精準度 0.5%F.S.+4counts | |||||||
| 輸出電流 | 42/21 | 54/27 | 84/42 | 126/63 | 168/84 | 210/105 |
278/139 |
333/166 |
| 分辨率0.1A 精準度 0.5%F.S.+4counts | ||||||||
| 負載穩壓率 |
≤1%（阻性負載） |
|||||||
| 諧波失真 |
≤2% (阻性負載) |
|||||||
| 電表顯示 | LED/LCD顯示 | |||||||
| 保護裝置 | 具過載 過流 過溫度 短路 過壓/欠壓 缺相保護及報警 | |||||||
| 過載能力 | 125%（600S）150%（30S）200%（10S）其它規格可選配 | |||||||
| 重量 | 210 | 230 |
270 |
360 | 450 | 540 | 600 | 800 |
| 尺寸 | 510*780*710 | 600*1260*700 | 750*1500*850 | 900*1780*950 | ||||
| 工作環境 | 環境溫度-40℃~50℃ 相對濕度0~90%(非凝結狀態） | |||||||
